一、產品介紹

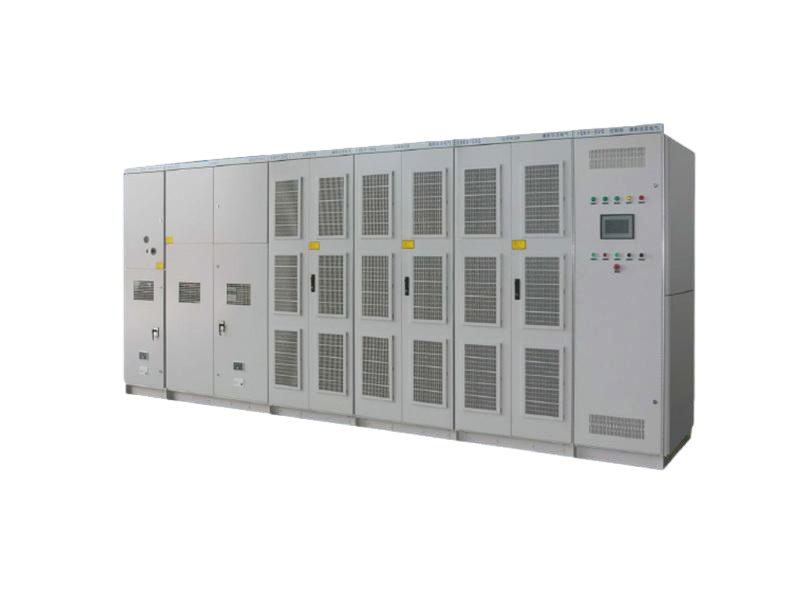

HSZVG系列高壓靜止無功發生器是以IGBT為核心的SVG補償系統，SVG（即靜止無功發生器）是柔性交流輸電技術（Flexible AC Transmission System，簡稱FACTS）的主要裝置之一，它代表著現階段電力系統無功補償技術新的發展方向。高壓靜止無功發生器能夠快速連續地提供容性和感性無功功率，實現適當?shù)碾妷汉蜔o功功率控制，保障電力系統穩定、高效和優質地運行。
在配電網中，將中小容量的裝置安裝在某些特殊負荷（如電弧爐）附近，可以顯著地改善負荷與公共電網連接點處的電能質量，例如提高功率因數、克服三相不平衡、消除電壓閃變和電壓波動、抑止諧波污染等等。
二、產品優勢
作為電網電能質量治理技術領域最為先進的高科技產品，我公司HSZVG高壓有源無功補償裝置主要具備以下優勢：
（1）綜合補償，實現35kV及以下電壓等級電網無功、諧波及三相不平衡等問題綜合治理功能，更高電壓等級可通過升壓變壓器方式實現。
（2）速度快，補償響應時間小于5ms，對快速變化的沖擊性負荷具有非常優秀的補償效果。
（3）精度高，提升系統功率因數至0.98以上，系統諧波畸變率不大于2%，完全滿足相關國家標準的要求。
（4）損耗低，產品滿載損耗小于0.8%，優于國內同行業其它廠家。
（5）可靠性高，產品具備過電壓、過電流、欠電壓、欠電流、IGBT故障保護等多種完善的保護功能，設備運行不受諧波影響，運行穩定可靠。
（6）待機電流小，待機電流：<1A（國內友商10A)
（7）諧波畸變小，滿載系統諧波畸變率 THDi<2%
（8）技術領先，我司SVG控制板采用多層PCB設計方案，具有更好的控制差分阻抗以及單端阻抗，抗干擾能力強?？刂破髡狭松嵯到y(tǒng)控制等多種輔機控制功能，具有更好的控制穩定性與可靠性。
（9）我公司是國家高壓HSVG靜止無功發生器標準的主要起草單位，產品擁有多項發明專利，產品性能處于國內領先水平。
（10）應用范圍廣，產品已在電力系統、軌道交通、光伏電站、風電場、水利、醫療系統、移動通信等各種行業廣泛應用，治理效果十分理想。
三、環境條件
|
序號 |
名 稱 |
單位 |
甲方要求值 |
|
|
1 |
額定電壓 |
kV |
10 |
|
|
2 |
最高運行電壓 |
kV |
12 |
|
|
3 |
額定頻率 |
Hz |
50 |
|
|
4 |
污穢等級 |
Ⅳ |
||
|
5 |
環境溫度 |
最高日溫度 |
℃ |
40 |
|
最低日溫度 |
－25 |
|||
|
最大日溫差 |
K |
25 |
||
|
6 |
月平均最高相對濕度，20℃下（％） |
日相對濕度平均值 |
％ |
≤95 |
|
月相對濕度平均值 |
≤90 |
|||
|
7 |
海拔高度 |
m |
≤2000 |
|
|
8 |
太陽輻射強度 |
W∕cm2 |
0.11 |
|
|
9 |
最大覆冰厚度 |
mm |
10 |
|
|
10 |
離地面高10m處，維持10min的平均最大風速（m/s） |
m/s |
35 |
|
|
14 |
耐受地震能力（對應水平加速度， 安全系數不小于1.67） |
m/s2 |
2 |
|
|
15 |
安裝場所（戶內/戶外） |
戶內
|
||
